Вакуумная камера для дегозации эпоксидной смолы своими руками. Как я уже отмечал процесс отливки эпоксидки может давать чистый результат только при ипользовании вакуумной камеры. Вот так и получился очередной интересный проект.
Камеру получилось легко найти. Ей послужил использованный балон от фреона, который распилили напополам шлифмашинкой. Край получился неровным и его пришлось выровнять немного вручную напильником.

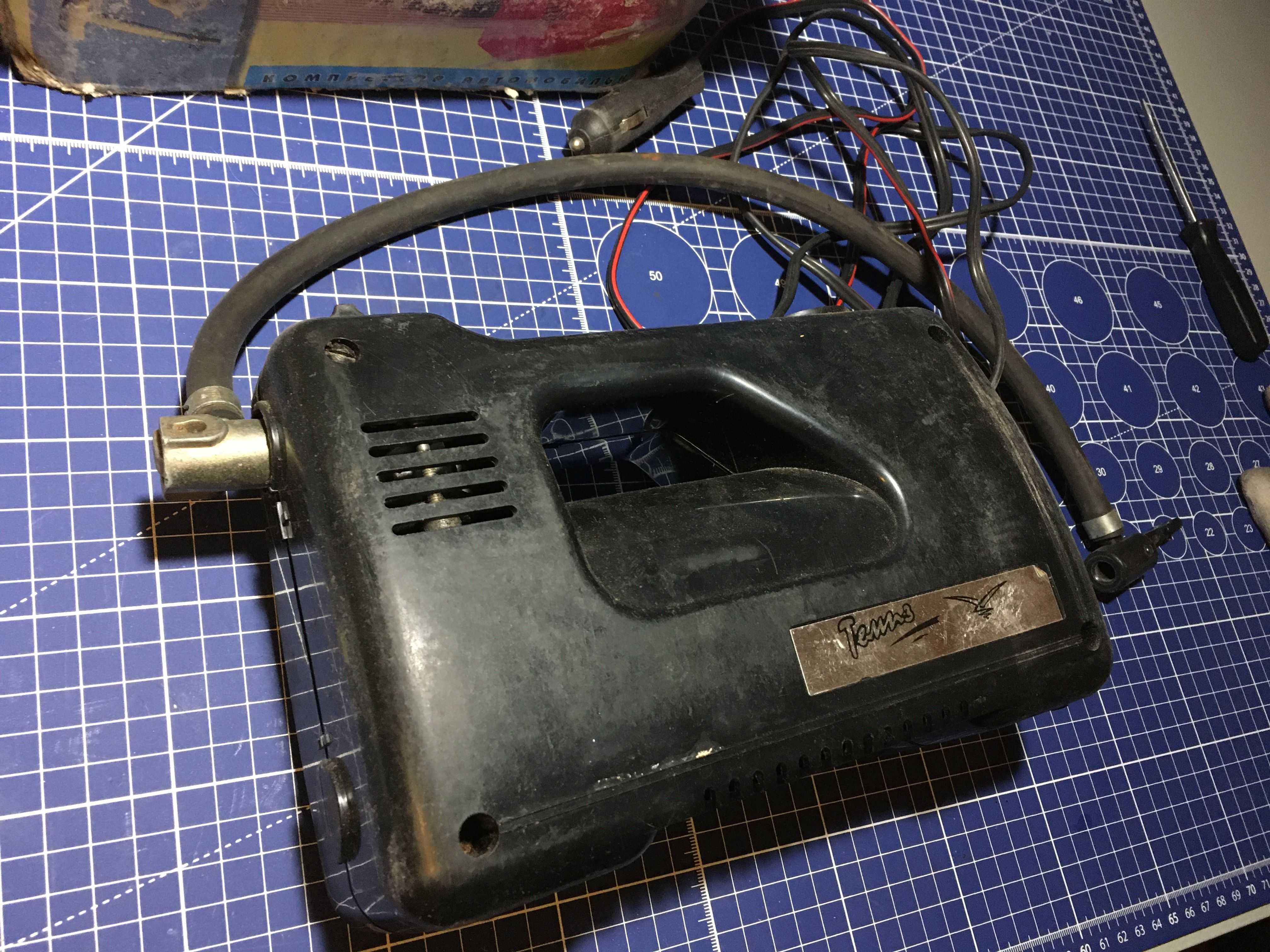

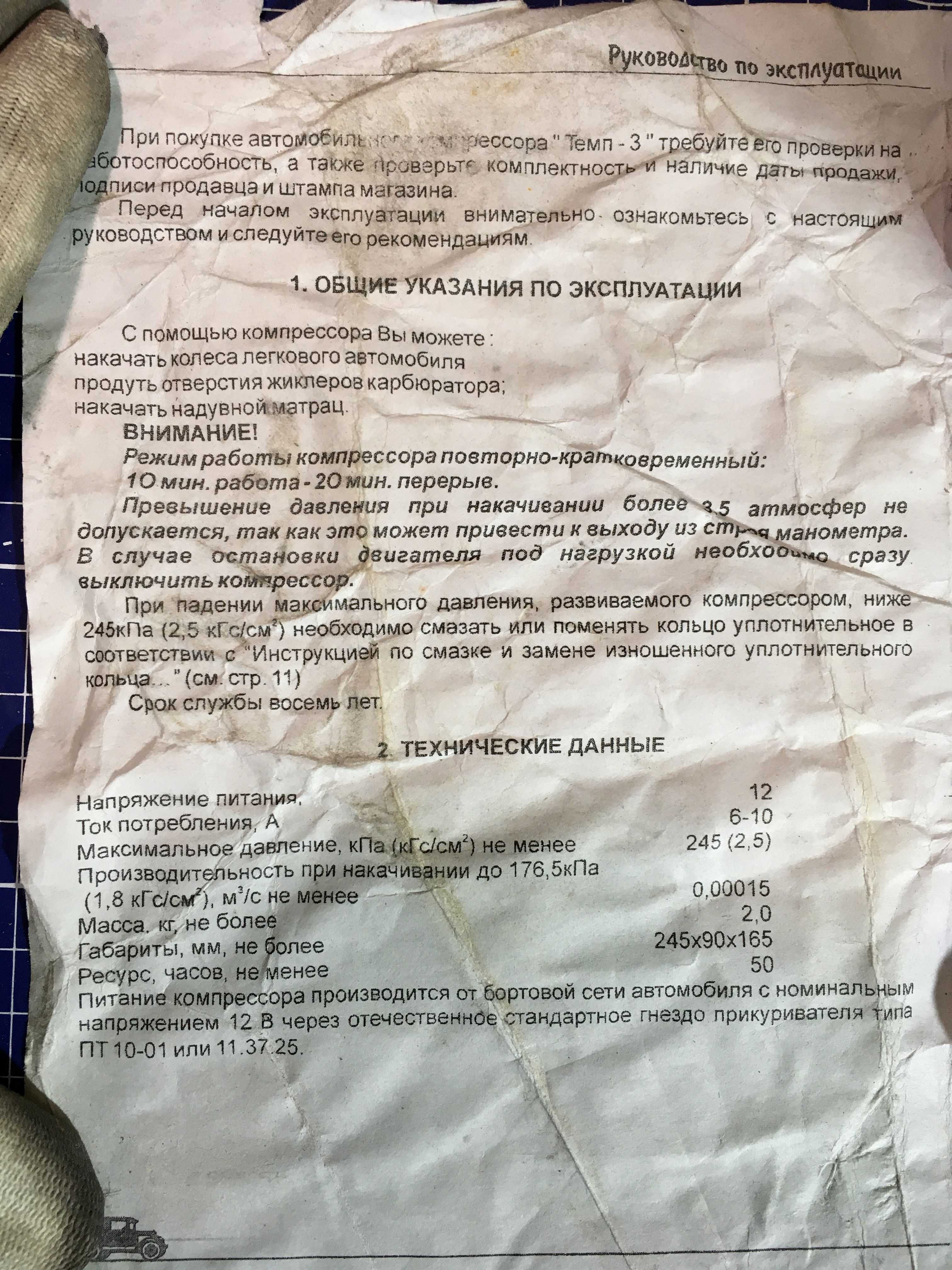

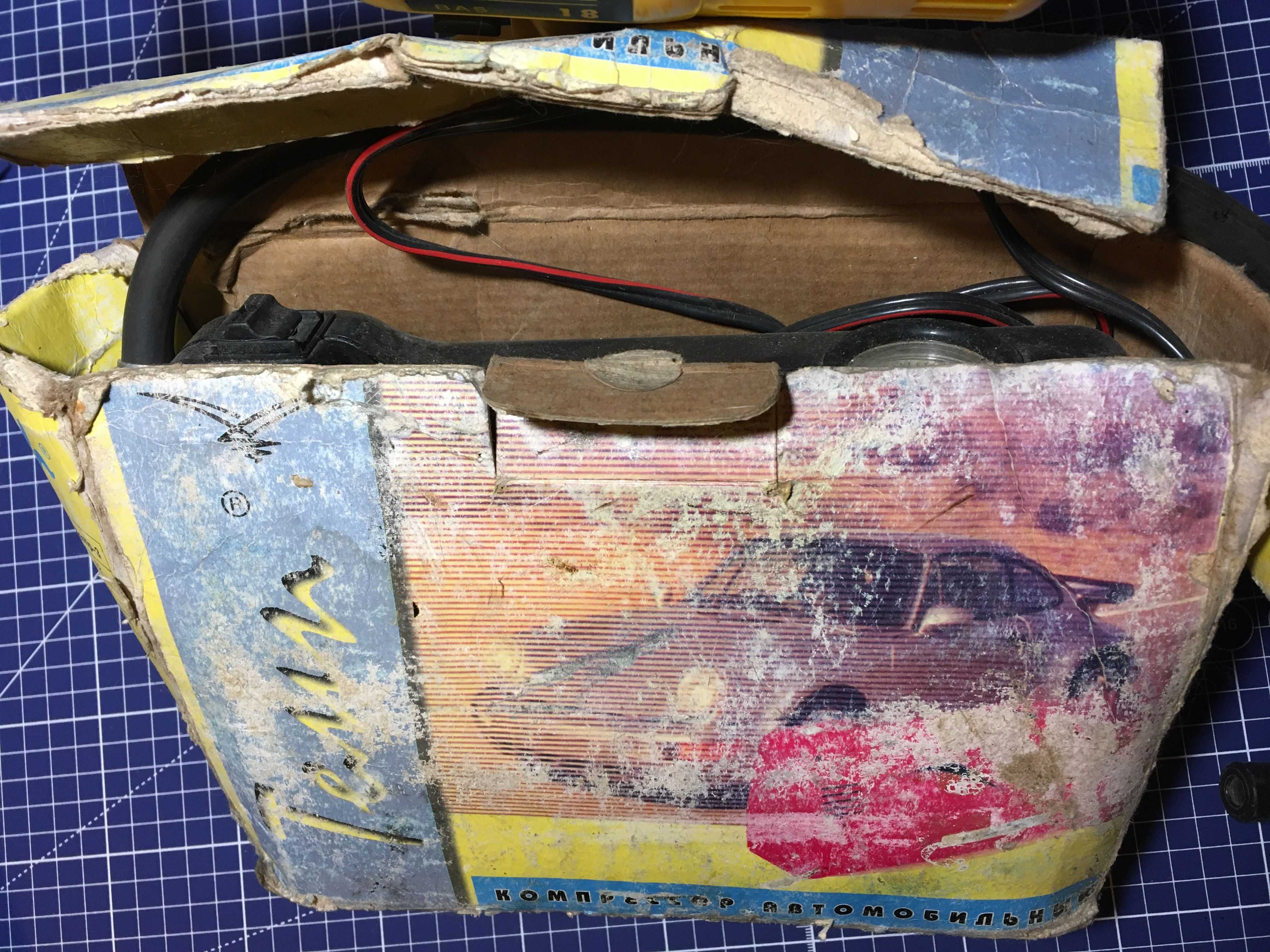

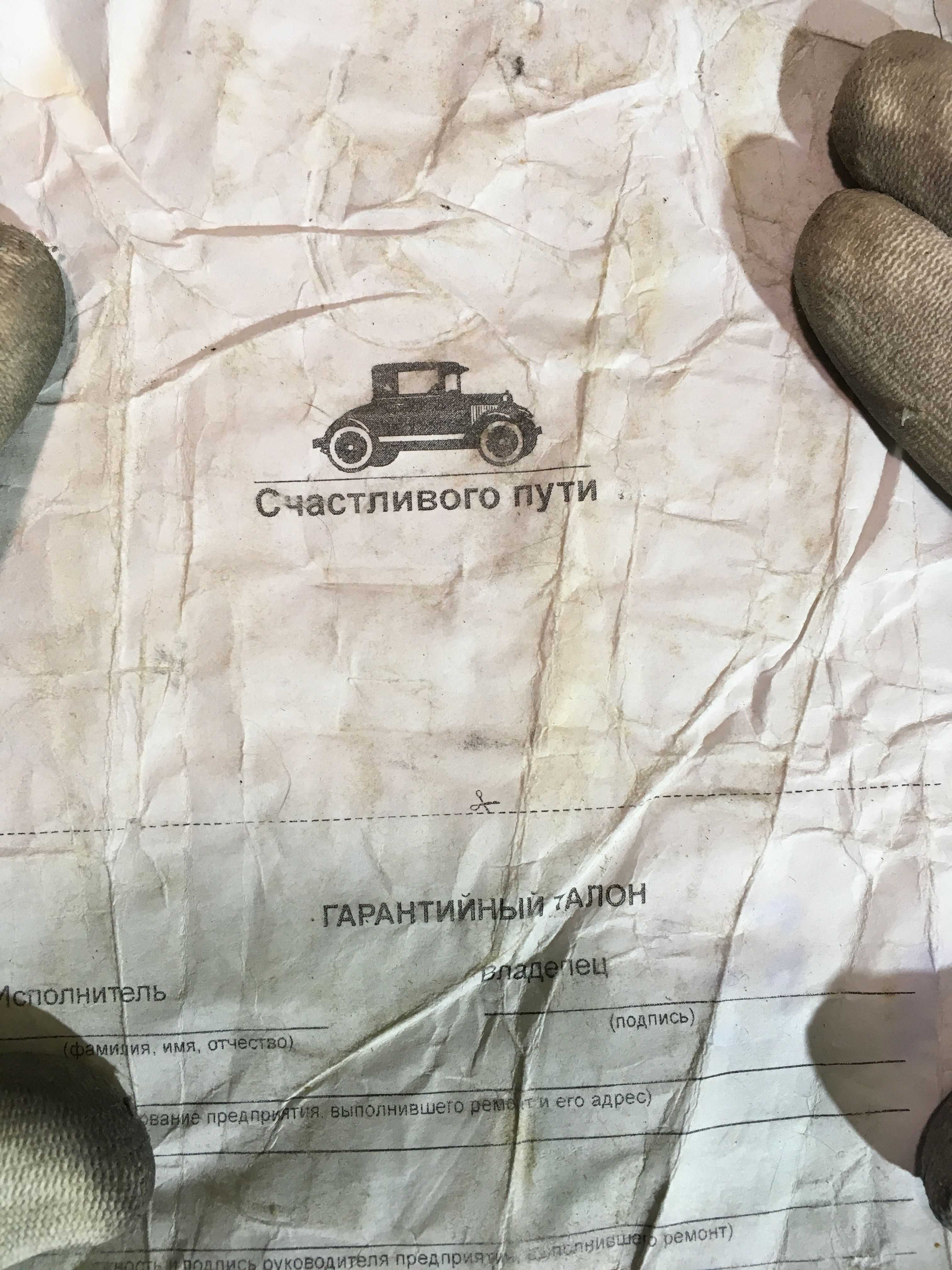

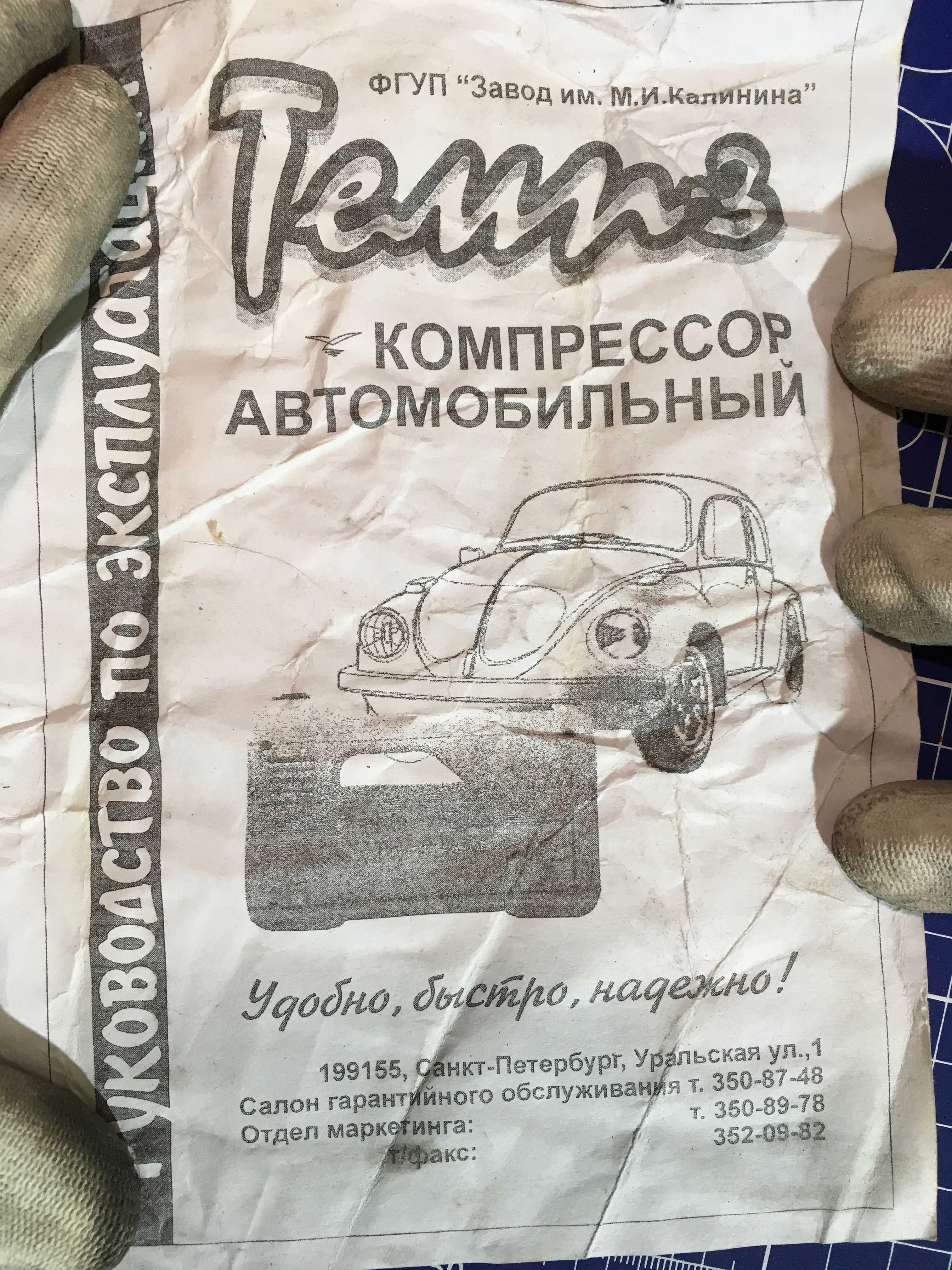

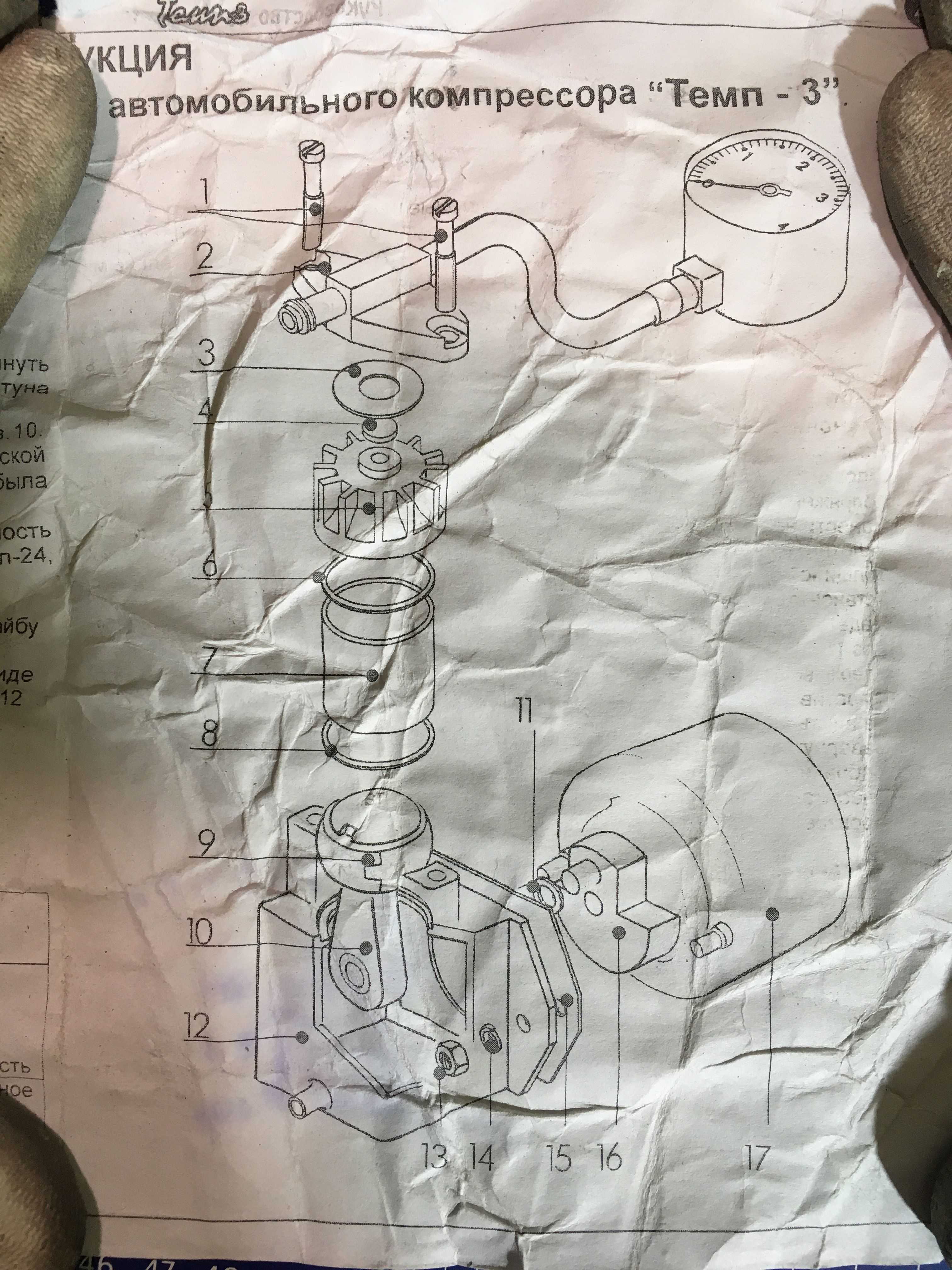

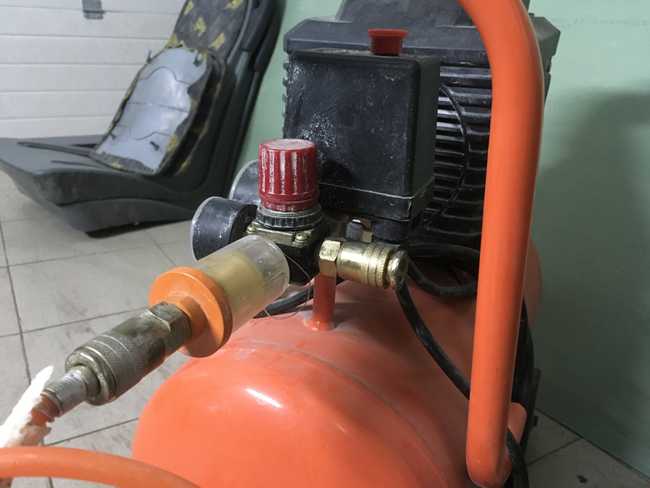

Компрессор, он же вакуумный насос, мог стать одной из проблематичных и дорогих состовляющих, но нашел свое применение старый автомобильный насос.
Список покупок
- Акриловый лист (32 на 32см, 1см толщиной)
- Силиконовый шланг (80см, брать 1м)

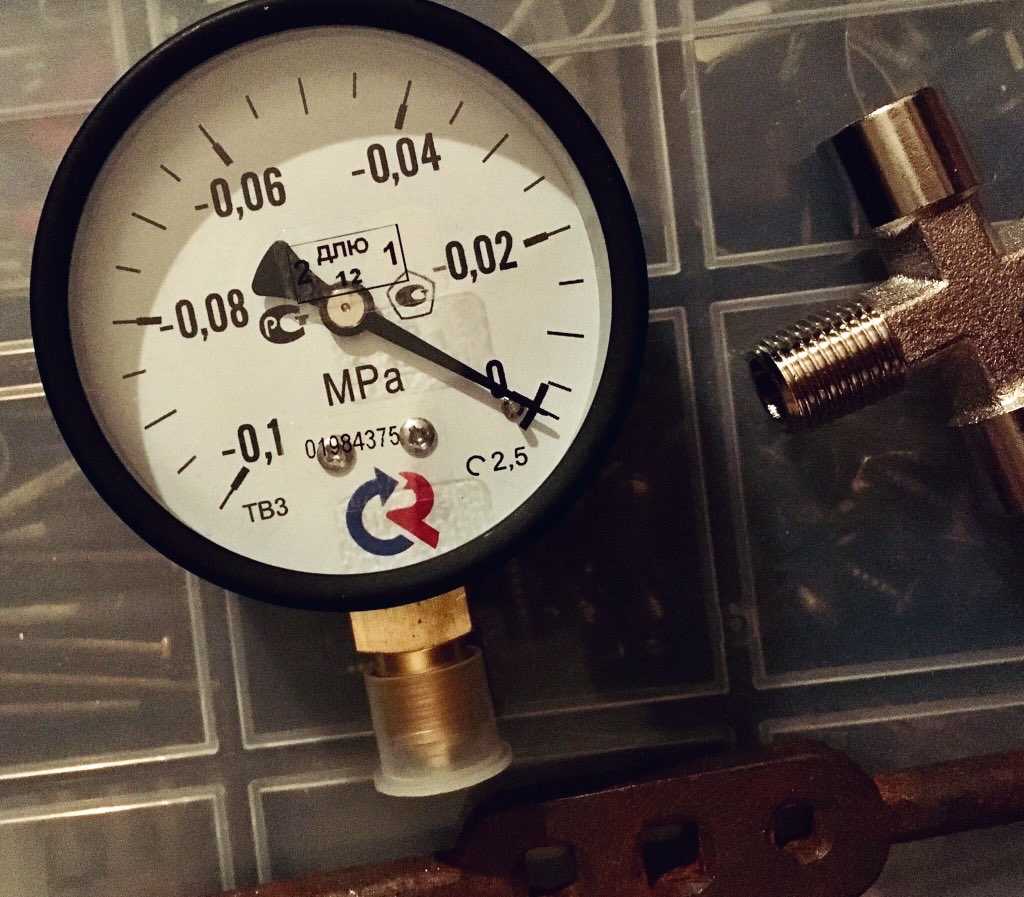

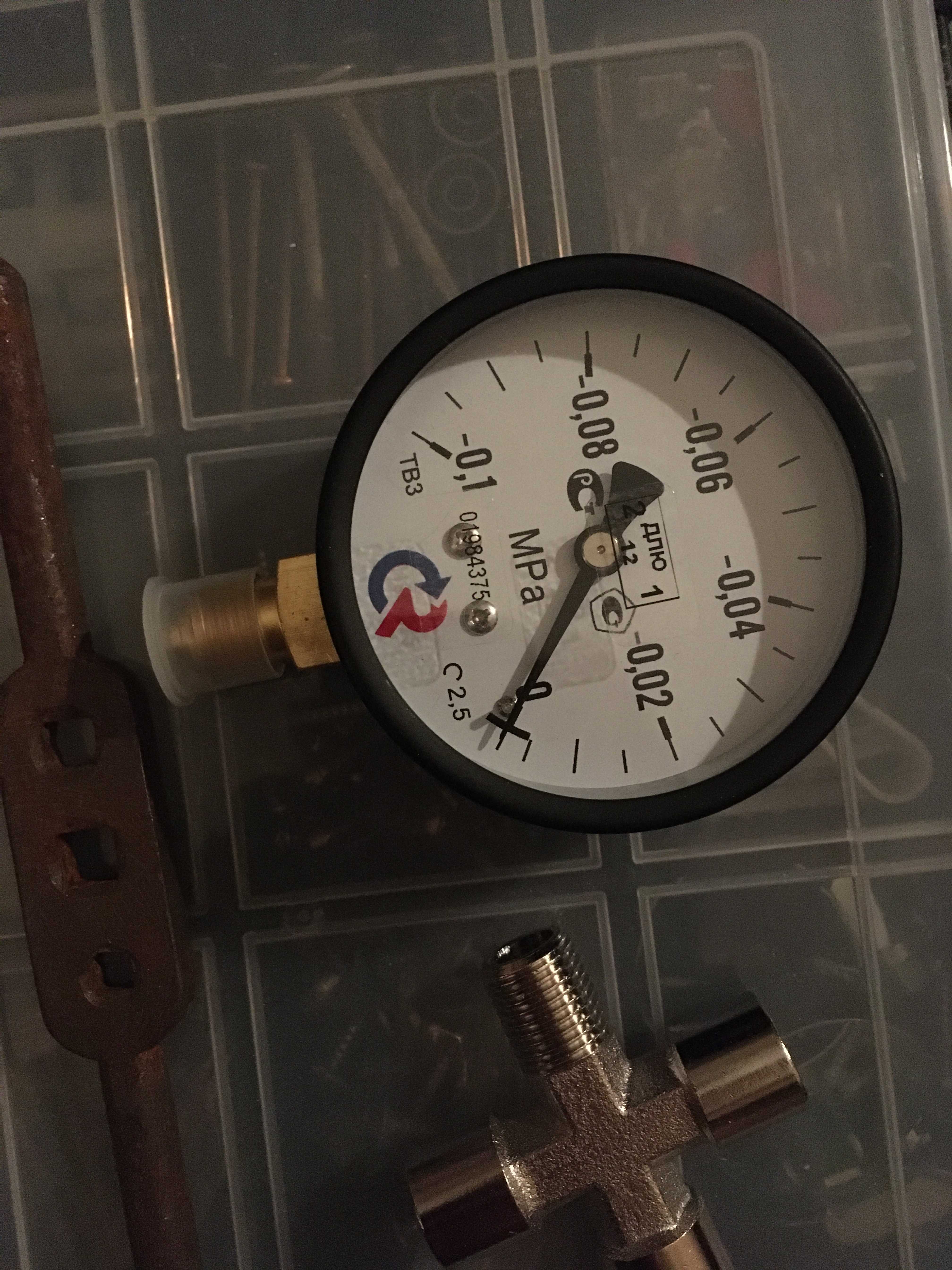

- Вакуумметр (манометр отрицательного давления)
- Метчик на 1/4 дюйма и вороток
- Кран
- Крестовина

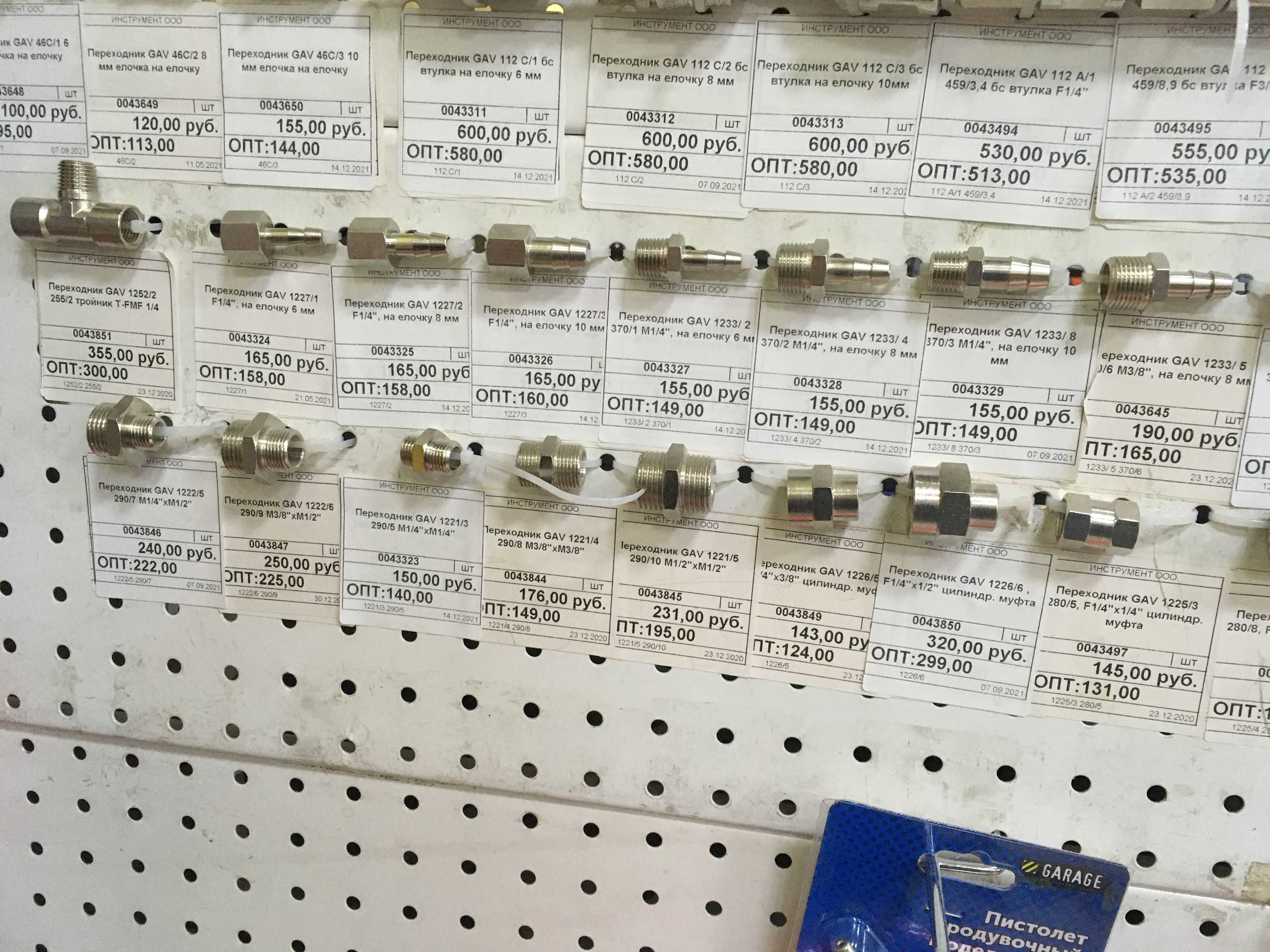

- Штуцер елочка 6мм

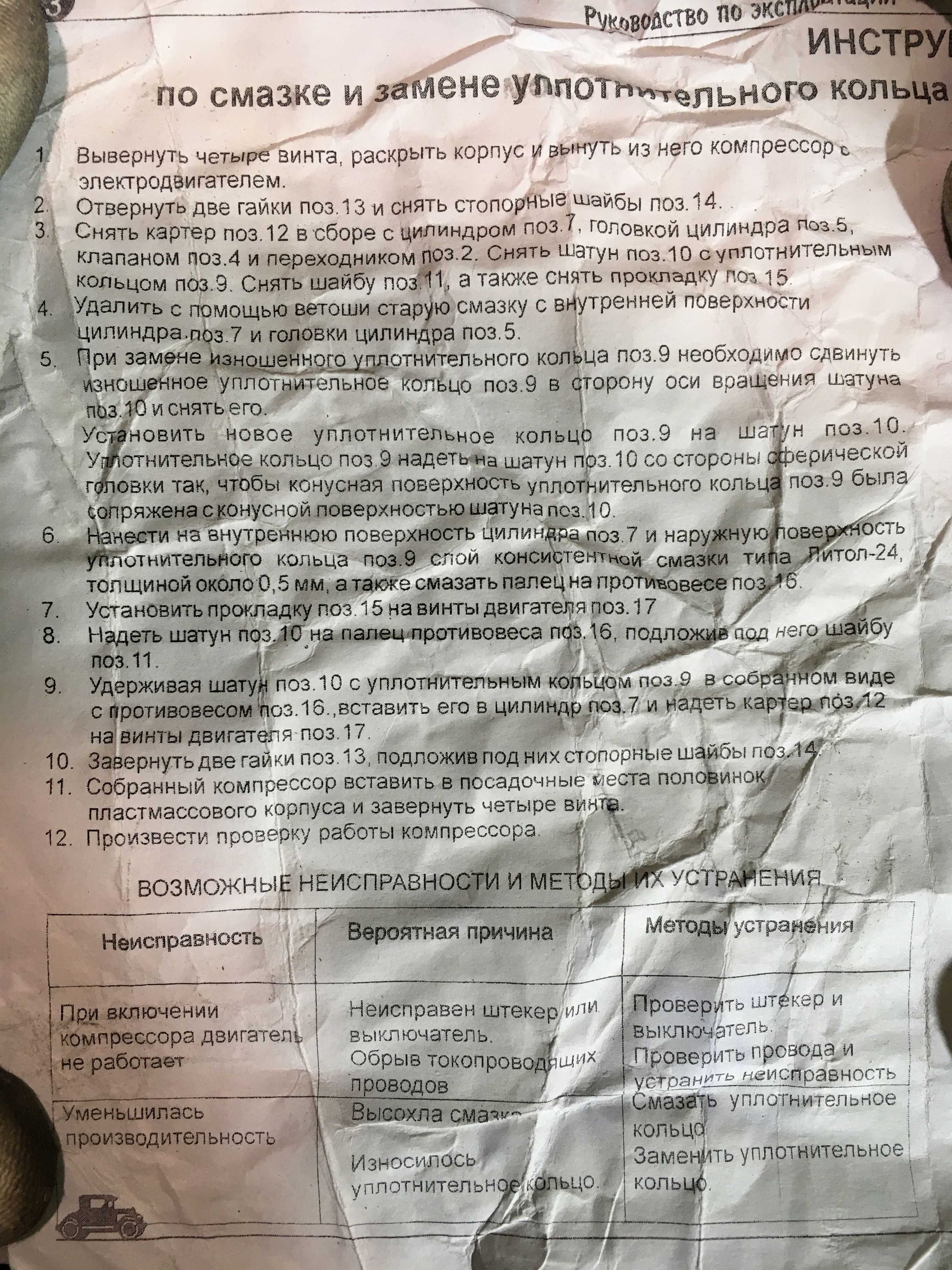

- Консистентная смазка типа Литол-24 (минеральное масло, но не такое жидкое как моторное, потому что с добавлением литиевого мыла)

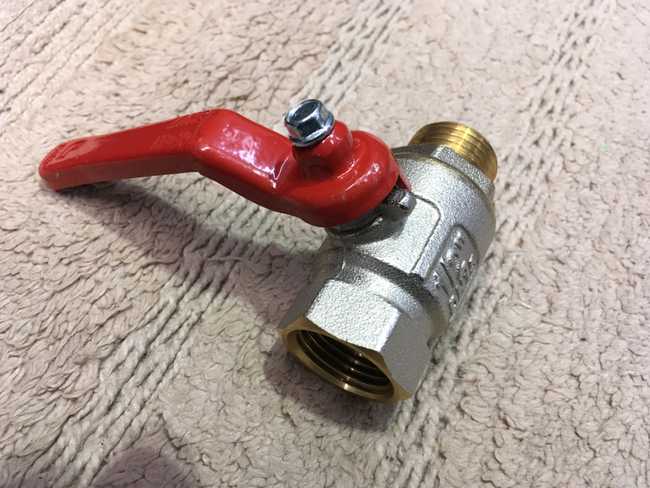

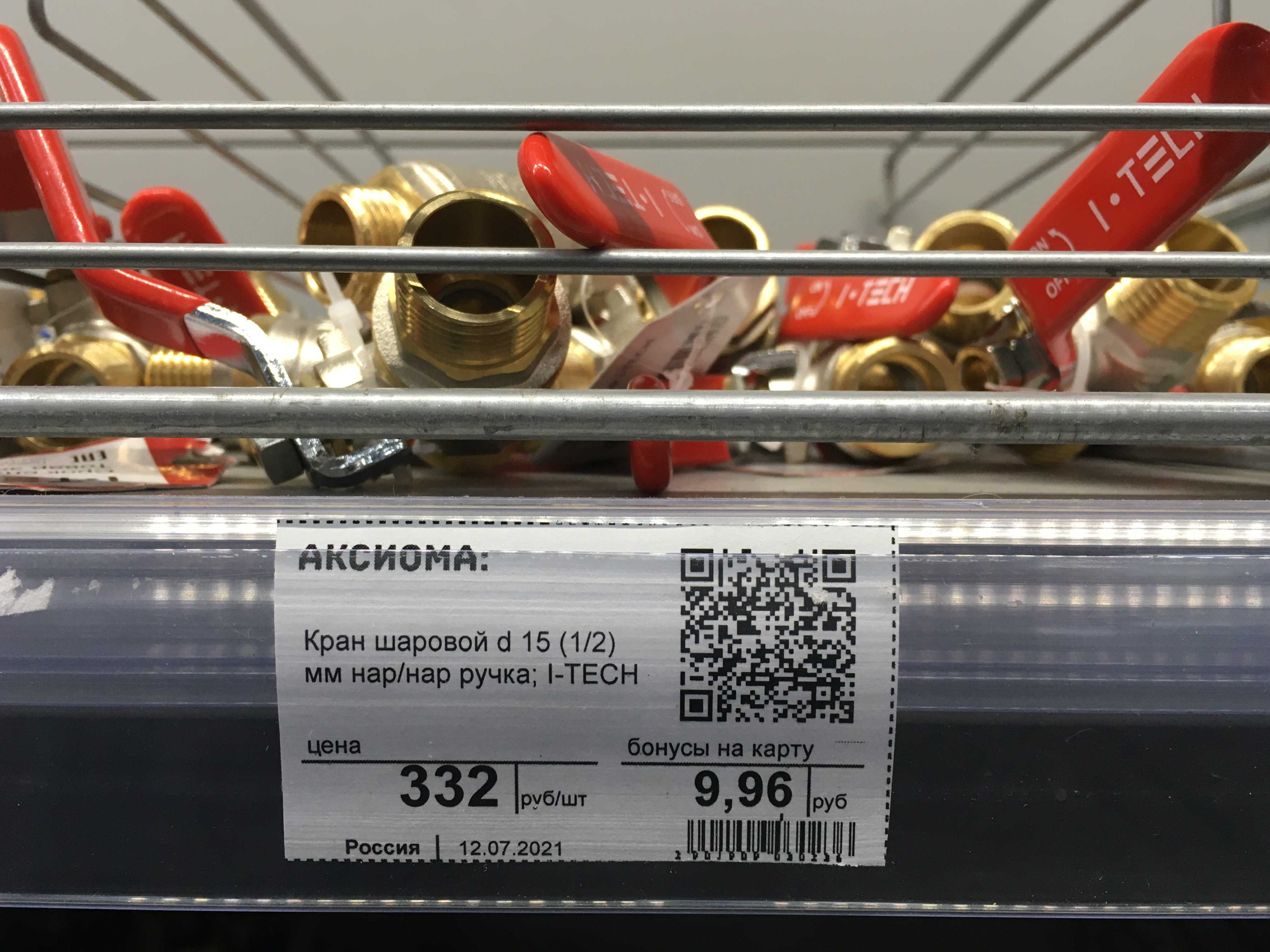

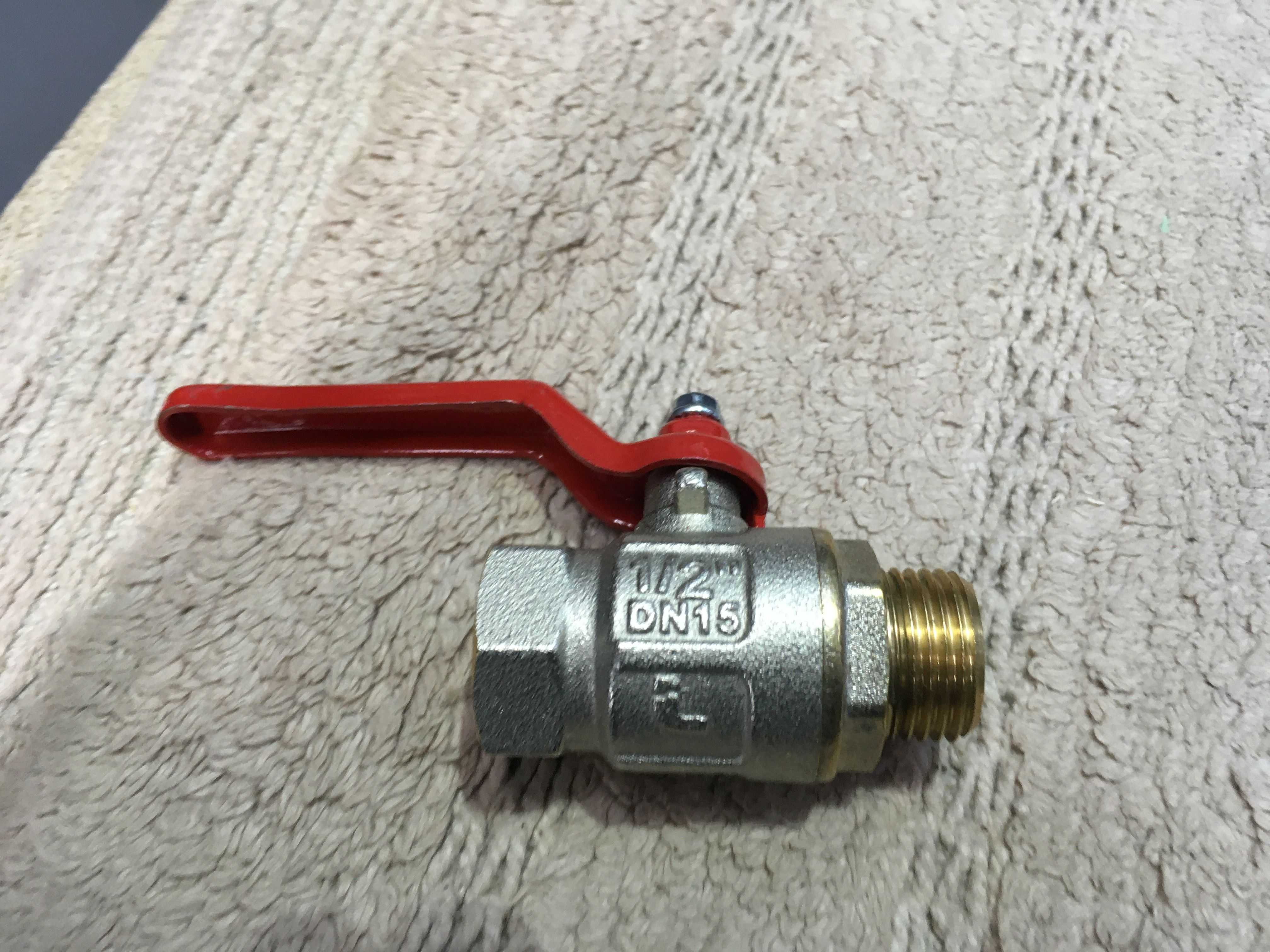

Кран

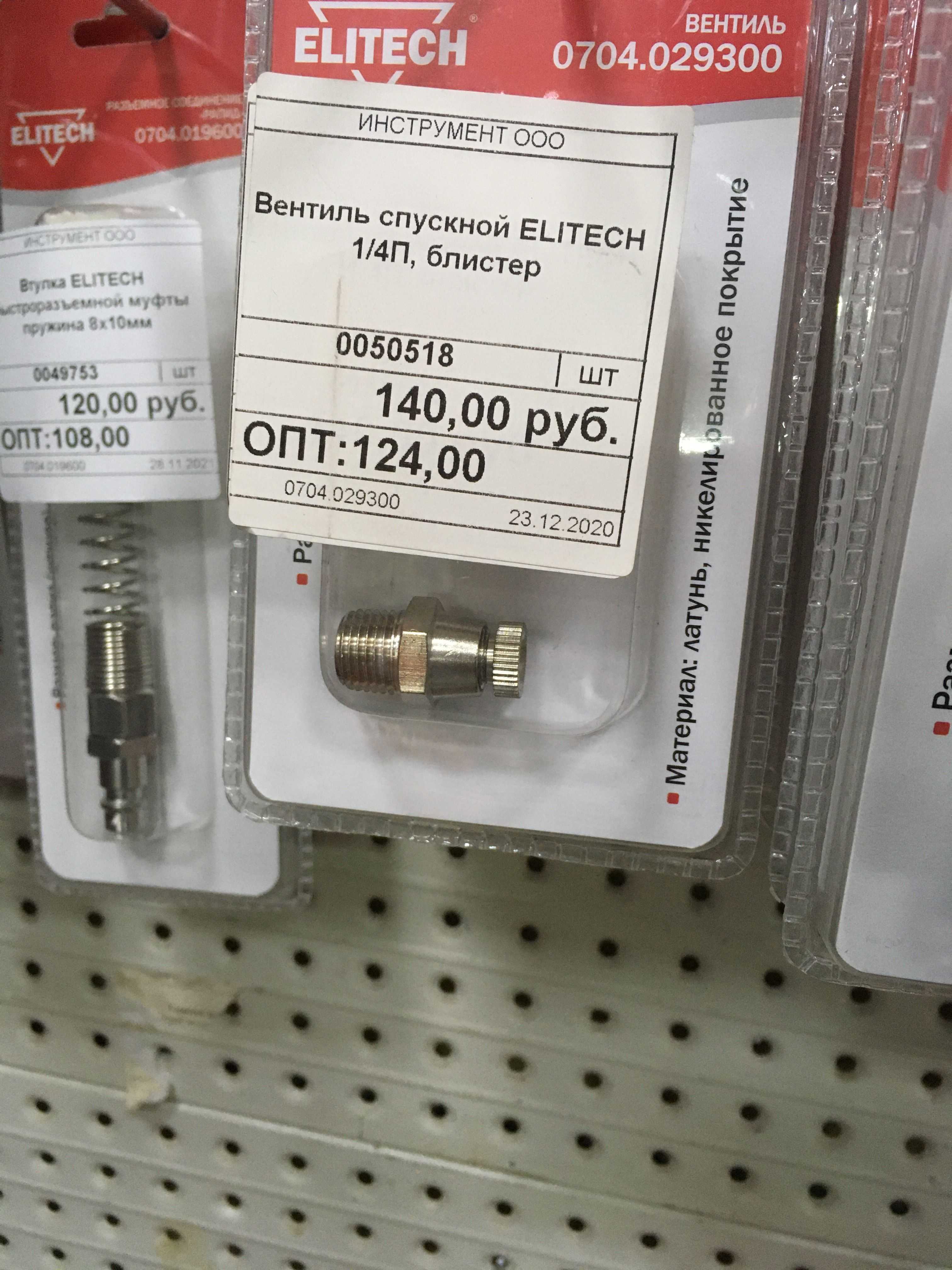

Кран нужно искать среди запчастей к компрессору
При сборке кранов и квадрата и штуцеров нужно как-то герметизировать соединения.

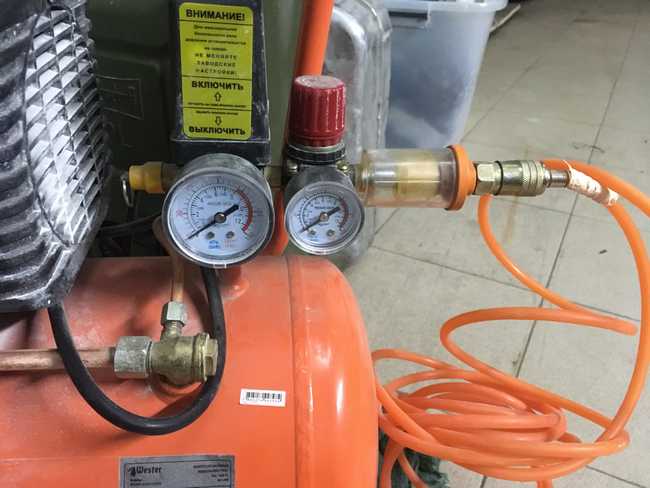

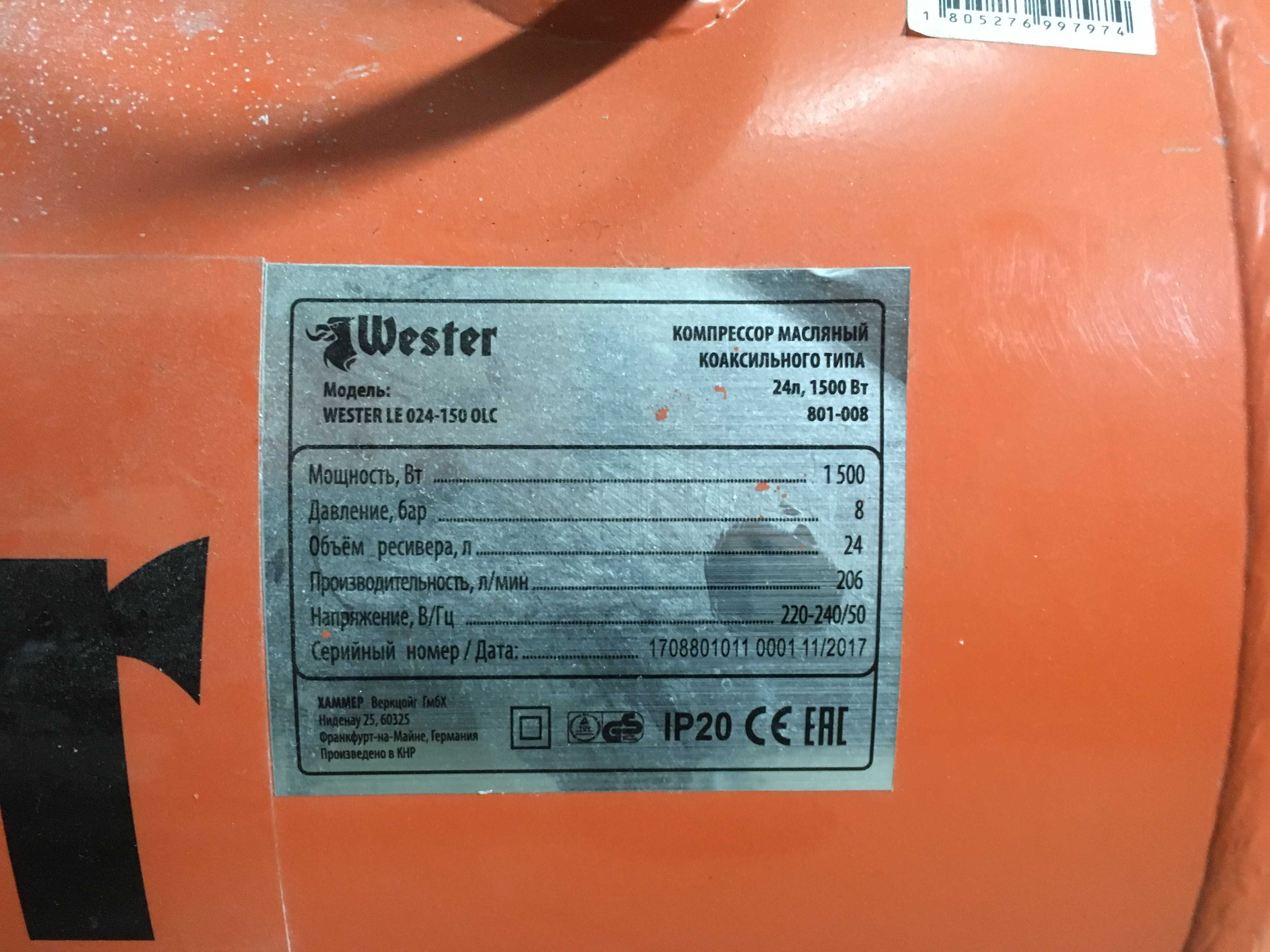

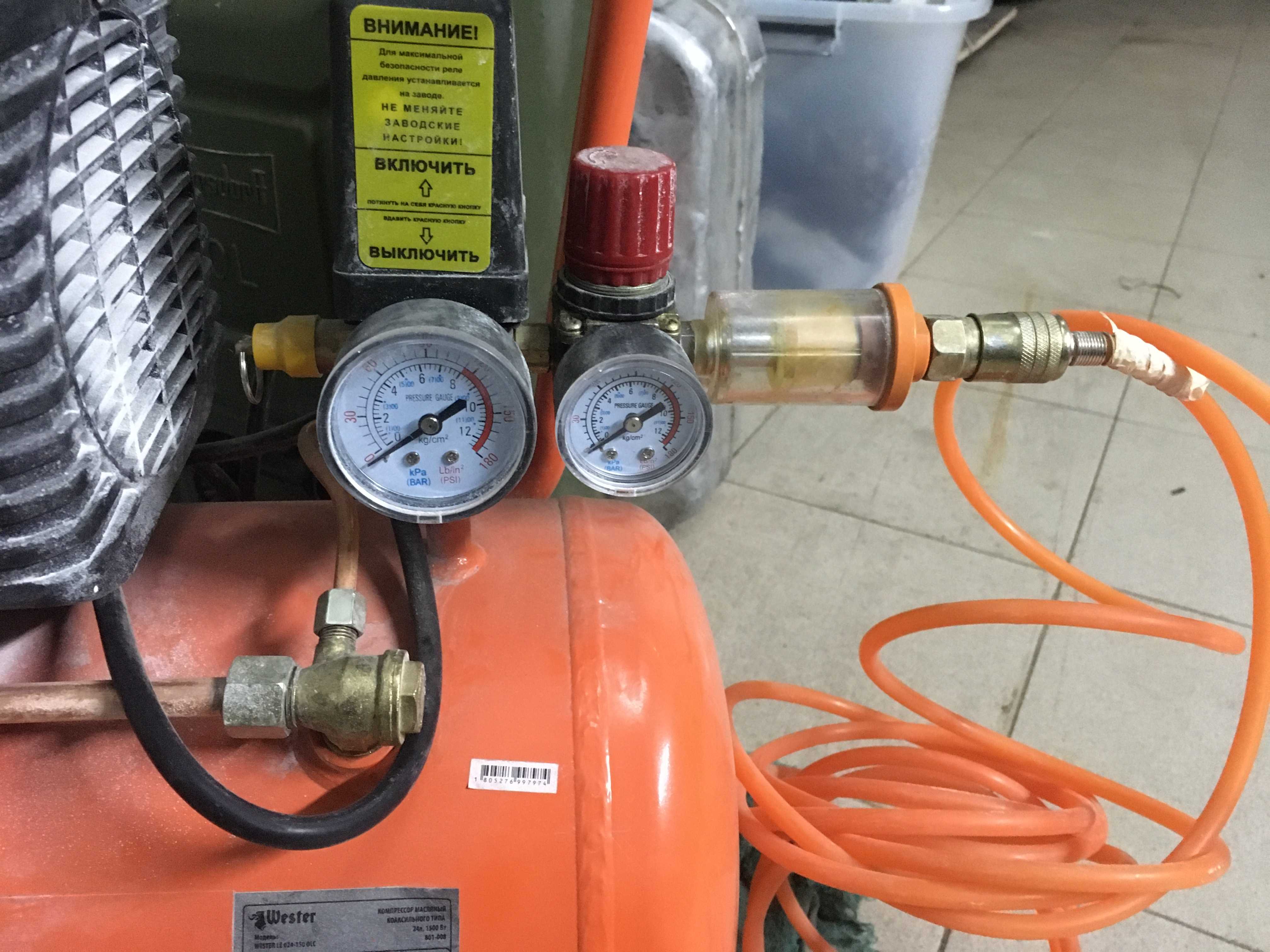

Так как герметизируют резьбовые соединения компрессора?
- Никак. Но это если в изделиях применяется конусная резьба.
- Никак. Потому что обычно для воздуха под давлением используются не резьбовые соездинения
- Анаэробным герметиком. И не потому что в названии присутствует "аэро", а потому что промежутки между резьбой лучше заполняет. На самом деле "аэро" в названии означает, что в отсутствии воздуха этот герметик застывает. Что так же означает, что излишки на поверхности легко убрать.
- Фум-лента или лён. Применяются в водопроводе, но в умелых руках могут и воздушные соединения прочно законопатить.
Василиск с форума авивмоделистов говорит
Вы сами конструкцию строите? Герметизацию по резьбе делают только водопроводчики, потому что дешево и можно "на коленке" "под градусом" делать, намотать фум-ленту, паклю с маслом...Во всех остальных отраслях машиностроения герметизация высокоресурсных соединений обеспечивается фланцевыми соединениями, т.е. резьба обеспечивает только прижим деталей, а герметичность достигается прилеганием конусообразных (реже плоских торцевых) поверхностей. Если же давление низкое, то тогда ставят прокладки (кольца), фторопластовые, паронитовые, медные, из маслостойкой резины и т.д..
А для соединения компрессора с ресивером самое простое и доступное, и прямо по резьбе можно - толстостенный шланг с кордом, обжатый обыкновенным хомутом. На производстве почти весь пневмоинструмент так подключен. Толстостенный - чтобы хомутом и резьбой не прорезать шланг.
Обратный клапан
Сколько разных типов обратных клапанов существует? Есть с диафрагмой (прокладкой), есть с шариком и пружиной, запорные https://engineeringlearn.com/types-of-check-valve-function-application/
Ссылки
Вдохновение получено здесь
Смета расходов
| Название | Описание | Магазин | Цена |
|---|---|---|---|
| метчик | трубный машинно-ручной G 1/4 P6M5 | Все Инструменты | 578руб. |
